최근 태양 위치에 따른 냉방 부하계산에 관심을 가지던 중, 공부한 내용을 태양광 패널 각도 솔루션에 접목하면 좋을 것 같아 자체적으로 시뮬레이션 프로그램을 만들어보았습니다.
시뮬레이션을 자체적으로 검증한 내용은 엑셀 시트에 별도로 삽입하였으며, 프로그램의 이론적 설명은 향후 제 워드프레스(https://hvackkw.com) 홈페이지에 업로드 하도록 하겠습니다.(혹시 관련 내용을 잘 아시는 분이 있으시면, 교차검증 해주실 경우 도움이 많이 될 것 같습니다.)

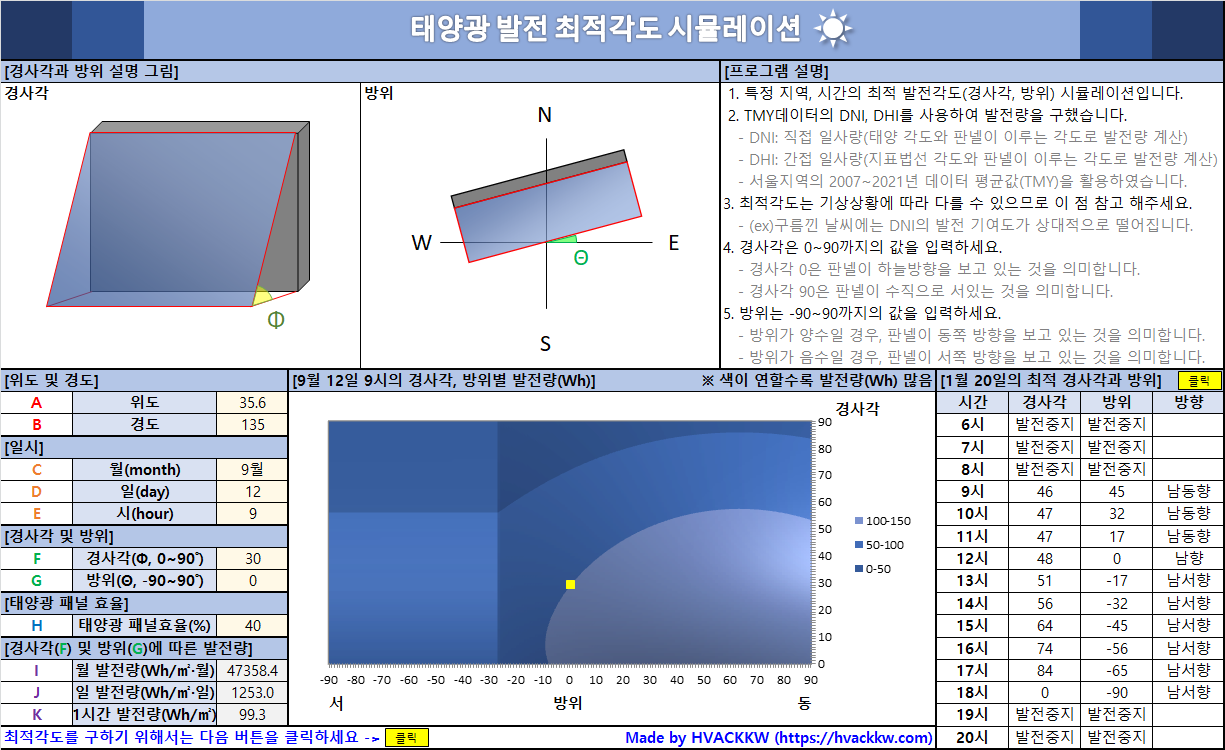

프로그램에 대한 설명은 아래와 같습니다.
1. 위도 및 경도 입력
- 위도는 default 값으로 35.6을 입력하였습니다. 지역 여건에 따라 변경하여 사용하면 될 것 같습니다.
- 경도는 default 값으로 135를 입력하였습니다.
2. 일시 입력
- 시뮬레이션 하고 싶은 날짜와 시간을 입력합니다.
3. 경사각 및 방위 입력
- 경사각은 0~90까지, 방위는 -90~90까지의 값을 입력합니다.
※ 자세한 내용은 엑셀 내 설명내용을 참고해주세요
4. 태양광 패널 효율 입력
- 태양광 패널 효율을 입력합니다.
5. 발전량 확인
- 도출된 발전량을 확인합니다.
- 이는 1~4까지 입력한 수치를 바탕으로 자동으로 계산됩니다.
6. 패널 각도에 따른 발전량 그래프 확인
- 특정 일시에서 패널 각도에 따른 발전량을 그래프로 확인할 수 있습니다.
- 파란색 영역으로 표시된 부분은 특정 각도에 따른 발전량입니다.
- 노란색 점으로 표시된 부분은 현재 태양광 패널의 경사각과 방위입니다.
7. 일간 최적 경사각과 방위 확인
- 노란색 버튼을 클릭하면, 해당 일자의 시간별 패널 최적 각도를 볼 수 있습니다.
